دیتاشیت فارسی دیود 1N5400 – 1N5408
تاریخ انتشار : ۱۵ اسفند ۱۳۹۱
دیتاشیت فارسی دیود های 1N4001 تا 1N4007 رو نوشتم و دیدیم که این دیود ها برای جریان های کم ساخته شدند . حدود 1 آمپر ، اما دیود هایی هم هستند که جریان بالاتر رو به راحتی تحمل می کنن و دست مارو تو طراحی مدارمون باز میذارن . دیود های 1N5400 – 1N5408 از این دست دیود ها هستند . این دیود ها ولتاژی برابر با دیود های 1N4001 تا 1N4007 دارن اما جریان کاری اونا 3 آمپره . قطعا برای تحمل چنین جریانی باید متوقع باشیم که ابعاد دیود های 1N5400 – 1N5408 بزرگتر از 1N4001 تا 1N4007 باشه و همینطور هم هست .
ویژگی دیود های ۱N5400 تا ۱N5408 :
■ جریان کاری 3 آمپر به بالا در دمای 75 درجه بدون تلفات حرارتی
■ تحمل جریان بالا
■ جریان نشتی ناچیز

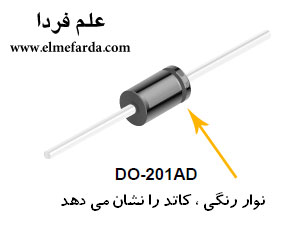

دیود 1n5401

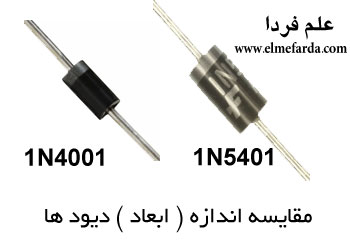

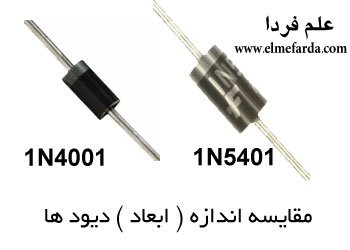

مقایسه ابعاد و اندازه 1N5401 در برابر 1N4001
کاربرد دیود های سری 1N5400 – 1N5408 :
از دیود های سری 1N5400 – 1N5408 همانند دیود 1N4001 در عمل یکسو سازی استفاده می شود فقط با این تفاوت که جریان مستقیم این دیود ها یعنی جریانی که بعد از عمل یکسو سازی می تونه در اختیار مدار قرار بده 3 آمپر به بالا هست و این مقدار جریان در مقایسه با دیود 1N4001 خیلی بهتره . سری دیود های 1N5400 – 1N5408 جریانی یکسان 3 آمپر دارند اما ولتاژ های متفاوتی رو در بایاس معکوس می تونن تحمل کنن . هر چی عدد بعد از 540 بیشتر باشه ولتاژ بیشتری رو هم در بایاس معکوس تحمل می کنه مثلا 1N5400 ولتاژ 50 ولت و 1N5404 ولتاژ 400 ولت رو تحمل می کنه .

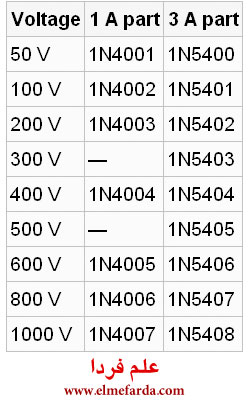

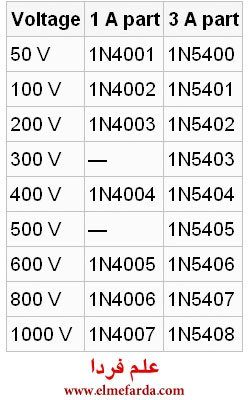

جدول ولتاژ دیود های سری 1N4001 و 1N5401

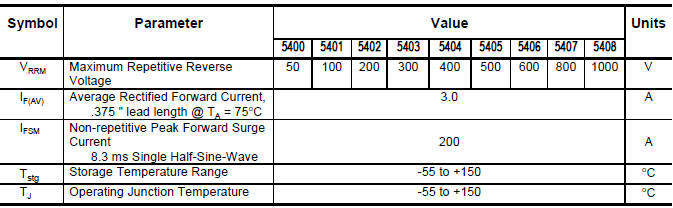

مقادیر مجاز دیود 1N5400 در دمای 25 درجه سانتی گراد

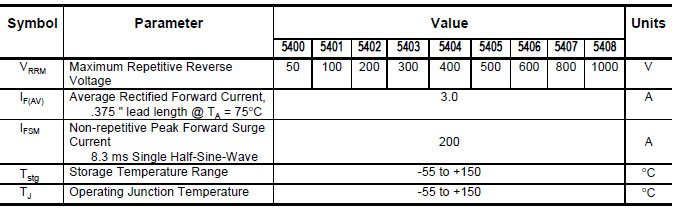

جدول مشخصات مجاز دیود 1n5400
در این جدول :
VRRM : حداکثر ولتاژ معکوس تکراری ( حداکثر ولتاژی است که در بایاس معکوس به دیود آسیبی نخواهد رساند )
IFSM : جریان ضربه ای غیر تکراری ( حداکثر جریانی است که دیود در فواصل زمانی کوتاه تنها برای یک بار می‌تواند تحمل کند)
IF(AV : متوسط جریان یکسو شده خروجی
Tstg : محدوده تحمل حرارت
TJ : دمای نقطه اتصال

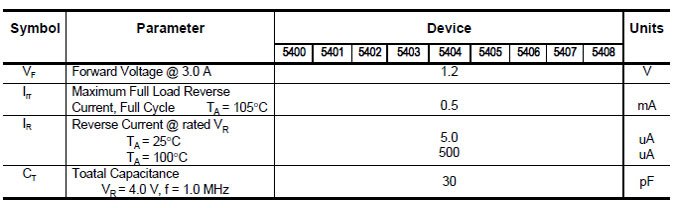

مشخصات الکتریکی دیود 1N5400 – 1N5408

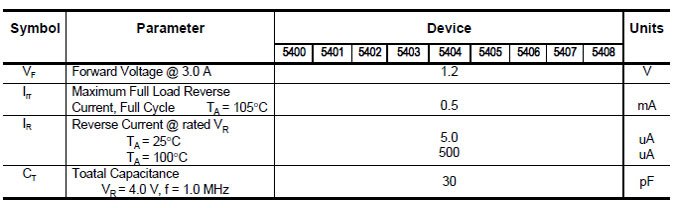

مشخصات الکتریکی دیود 1n5400
در جدول بالا :
VF : ولتاژ مستقیم در جریان 3 آمپر
Irr : حداکثر جریان معکوس در بار کامل ، تمام موج
IR : جریان معکوس در ولتاژ معکوس مجاز ( یکی در دمای 25 درجه و دیگری در دمای 100 درجه سانتی گراد اندزه گیری شده .
CT : ظرفیت خازنی کل
این سری از دیود ها برای سرعت های پایین طراحی شدند . برای مثال این سری دیود ها یعنی 1N5400 – 1N5408 برای موج ورودی مربعی با فرکانس بیشتر از 15 کیلو هرتز مناسب نیستند . اما جایگزینی برای سوئیچ های سرعت بالا از همین نسل طراحی شده که بعدا دیتاشیت اون رو هم قرار میدم .

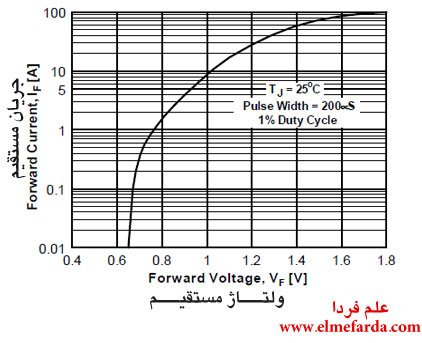

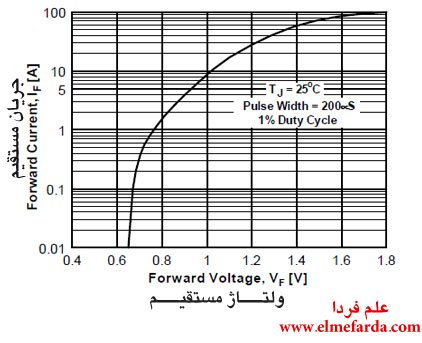

منحنی جریان و ولتاژ دیود 1N5400 – 1N5408 در بایاس مستقیم
طبق شکل زیر مشاهده می کنین که تا قبل از رسیدن ولتاژ به بیشتر از 0.6 هیچ جریانی از دیود عبور نمی کنه و بعد از این عدد ، جریان به شکل تصاعدی در مدار جاری میشه .

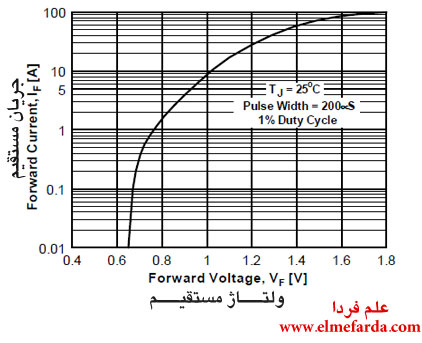

منحنی مشخصه دیود 1n5400 در بایاس مستقیم
