اتصال گوشی و تبلت به پروژکتور – آموزش تصویری
تاریخ انتشار : ۱۰ مرداد ۱۳۹۵اتصال گوشی یا تبلت به ویدیو پروژکتور موقعی لازم میشه که یه فایلی ، پی دی اف ، عکس یا فیلمی توی گوشی یا تبلت داشته باشید و بخواید در نمای بزرگتر برای کنفرانس یا کلاس آموزش پخش کنید . پس با من همراه باشید تا نحوه اتصال گوشی و تبلت به پروژکتور رو توضیح بدم .

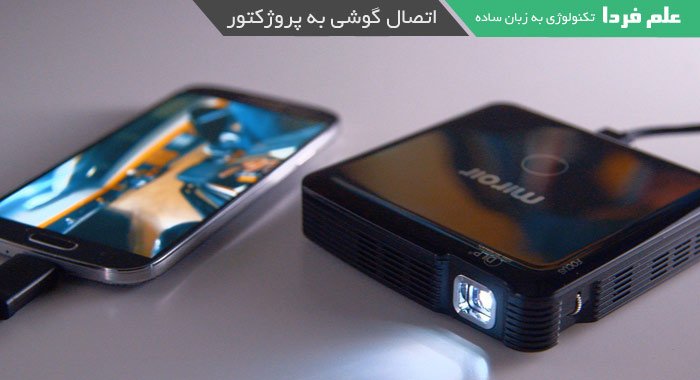

اتصال گوشی به پروژکتور
اتصال گوشی و تبلت به ویدیو پروژکتور ، با سیم
واسه اینکه بتونید تصویر گوشی یا تبلت رو روی پروژکتور یا هر مانیتور دیگه ای ببینید ، گوشی شما باید خروجی تصویر داشته باشه . یه سری گوشی ها هم پورت Micro HDMI دارن و هم پورت Micro USB و یه سری از گوشی ها هم یه پورت دارن که هم USB هست و هم HDMI که بهش میگن MHL . در مورد کابل MHL قبلا مفصل توضیح دادم حتما بخونید چون ویژگی مهمی هست . قبل از هر کاری باید بدونید که گوشی شما از MHL پشتیبانی می کنه یا نه . توی مشخصات فنی گوشی تون می زنه که MHL داره یا نه . تو این حالت شما باید یه تبدیل MHL به HDMI بگیرید . یعنی سر MHL می خوره به گوشی و سر HDMI هم می خوره به پروژکتور .

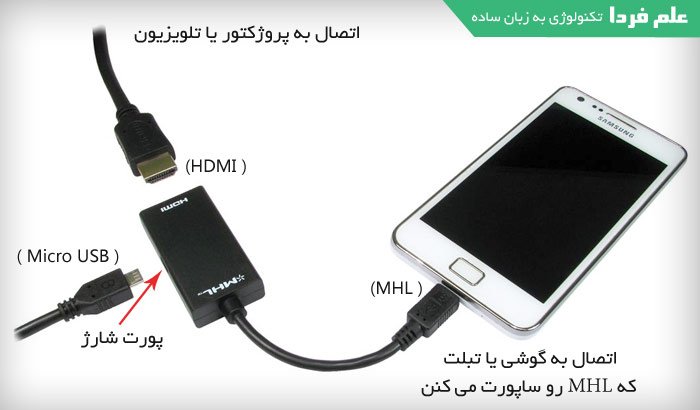

اتصال گوشی به پروژکتور با تبدیل MHL به HDMI
اگه گوشی تون MHL نداره اما Mini HDMI و یا Micro HDMI داره برای اتصال گوشی به پروژکتور باید تبدیل Micro HDMI به HDMI بگیرید .

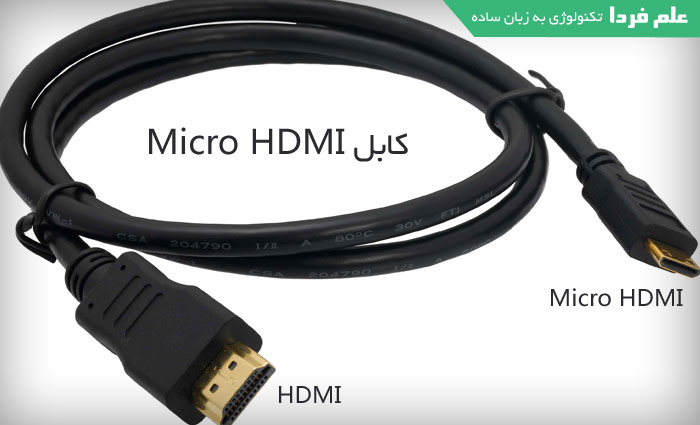

کابل Micro HDMI به HDMI
حالا اگه پروژکتور شما قدیمیه یا به هر دلیلی پورت HDMI نداره ، باید تبدیل MHL به VGA و یا تبدیل Micro HDMI به VGA بخرید . حواستون باشه ، خیلی از این تبدیل ها استاندارد نیستن و شاید درست کار نکنن . پس از فروشگاه معتبر و مارک معتبر خرید کنید . در عکس زیر ، کابل MHL می خوره به گوشی یا تبلت تون و پورت VGA هم که با کابل VGA می خوره به پروژکتور .

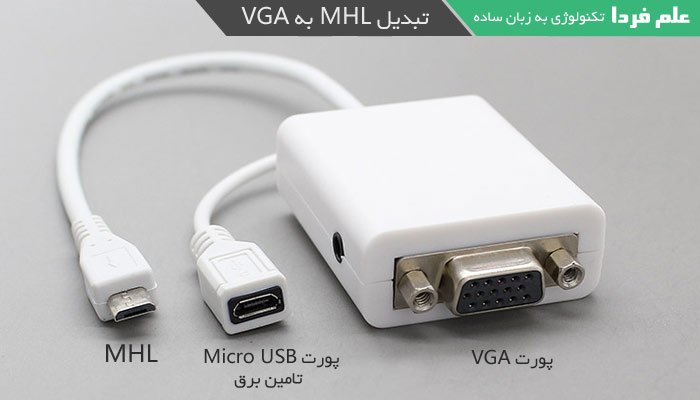

تبدیل MHL به VGA برای اتصال گوشی به پروژکتور
اگه مستقیم از کابل MHL به HDMI استفاده کنید ، صدا رو هم می تونید منتقل کنید چون کابل MHL صدا رو هم انتقال میده اما اگه از تبدیل های مختلف استفاده کنید دیگه باید قید صدا رو بزنید . تو این حالت باید صدای گوشی رو از یه منبع دیگه بگیرید . با کابل AUX می تونید گوشی رو به یه اسپیکر کوچولو وصل کنید .
یادتون باشه ، معمولا تبدیل های MHL یه کانکتور USB هم دارن که برای تامین برق تبدیل استفاده میشه . این کانکتور USB رو به پاوربانک ( شارژر همراه ) و یا پورت USB تلویزیون یا پروژکتور وصل کنید .
اتصال گوشی و تبلت به پروژکتور به صورت وایرلس
اگه حوصله کابل و اینجور چیزا رو ندارید ، اتصال گوشی به پروژکتور از طریق دانگل های وایرلس هم امکان پذیره . البته پروژکتور شما باید قابلیت وای فای داشته باشه . برای اتصال گوشی به پروژکتور به صورت وایرلس ، باید یه دانگل وایرلس وجود داشته باشه تا ارتباط بین گوشی و پروژکتور رو انجام بده . احتمالا اسم میراکست به گوشتون خورده باشه ، میراکست یه استاندارد برای انتقال تصاویر به صورت وایرلس هست . اسم دیگه میراکست اینه : HDMI از طریق وای فای . میراکست یه استاندارده ، پس مارک نیست ، اما دستگاه های زیادی هستن که بر پایه استاندارد میراکست به فروش میرن و اسم های مشابه هم دارن . مثلا Chromcast یکی از همین دانگل های وایرلس و محصول شرکت گوگل هست . معمولا دانگل های وایرلس واژه Cast رو در آخر اسمشون دارن مثل دانگل EZCast که معروف هم هست . در ادامه توضیح میدم که کلیت اتصال گوشی به پروژکتور به صورت بی سیم چجوریه .

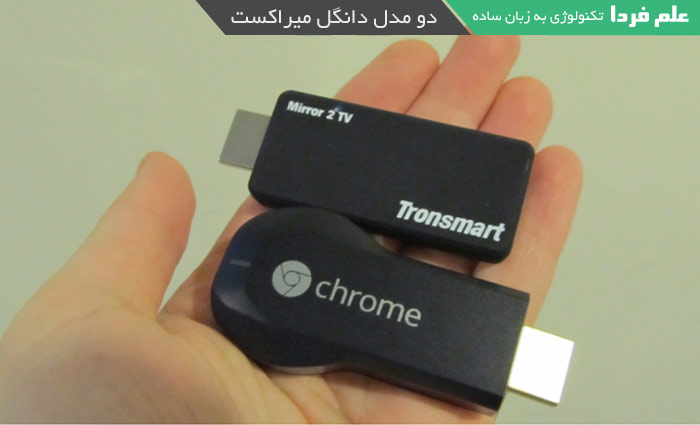

دانگل های میراکست برای اتصال گوشی به پروژکتور
البته یه نکته مهم رو هم بگم ، بعضی از پروژکتور ها نیازی به دانگل هم ندارن و به صورت داخلی امکان سخت افزاری رو فراهم کردن تا به گوشی وصل بشن . معمولا پروژکتور های جدید پاناسونیک اینجورین . فقط باید یه اپلیکیشن از سایت رسمی پاناسونیک یا شرکت سازنده دانلود کنید و روی گوشی نصب کنید و بقیش دیگه طبق روال اون اپلیکیشن انجام میشه و نیازی به دانگل نیست .
اتصال گوشی و تبلت به پروژکتور از طریق میراکست
اول از همه باید یه دونه از این دانگل های میراکست با هر مارکی که خواستید بخرید . دانگل های میراکست کانکتور HDMI دارن که به پورت HDMI تلویزیون یا پروژکتور وصل میشه . این دانگل ها یه کابل USB و یه پورت Micro USB دارن . کابل USB به پورت USB تلویزیون یا پروژکتور می خوره و اون سرش که کانکتور Micro USB هست به پورت Micro USB دانگل می خوره . اینکار برای تامین برق دانگل میراکست انجام میشه .

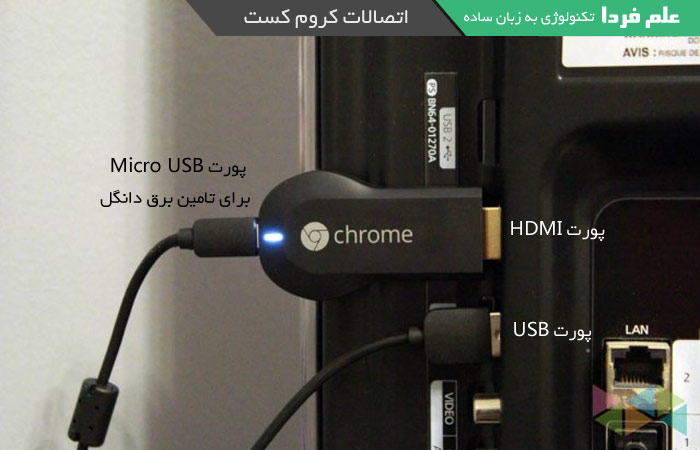

اتصال کروم کست به تلویزیون یا پروژکتور
در شکل بالا یه دانگل کروم کست رو می بینید که به تلویزون وصل شده ، اتصال به پروژکتور هم دقیقا همینجوریه .
پس تا اینجا دانگل می خوره به پروژکتور و اون پورت Micro USB هم می خوره به پورت USB پروژکتور . البته تامین برق دانگل میراکست می تونه از طریق لپ تاپ یا پاوربانک هم باشه . یه سری از دانگل ها هم پورت Micro USB ندارن بلکه یه سیم مستقیم برای تامین برق ازشون اومده بیرون که می خوره به پورت USB پروژکتور یا تلویزیون .

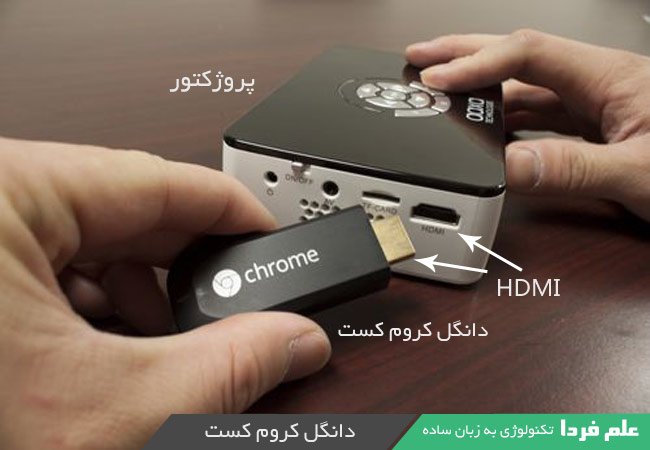

اتصال دانگل میراکست به ویدیو پروژکتور

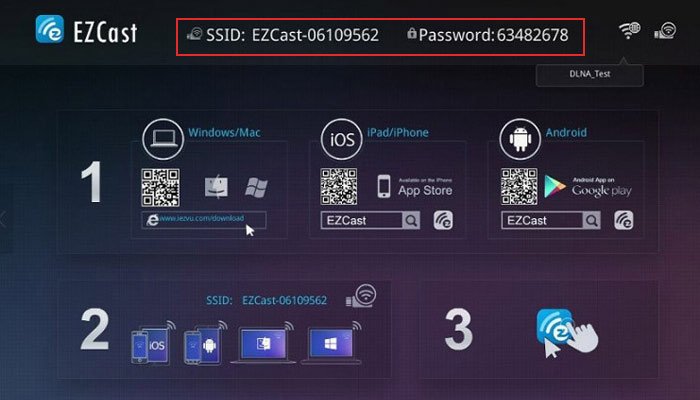

به محض اتصال دانگل میراکست به پروژکتور ، تصویر پیش فرض میراکست بالا میاد .
صفحه پیش فرض ezcast در پروژکتور یا تلویزیون
شما باید روی موبایل یا تبلت تون ، نرم افزار اون دانگل رو نصب کرده باشید . حالا نرم افزارش رو اجرا کنید ، هر نرم افزار و هر گوشی به یه شکل خاصی به میراکست وصل میشه ، یه گوشی رمز می خواد ( رمز رو در تصویر بالا با کادر قرمز مشخص کردم ) ، یه گوشی خودش شناسایی می کنه ، خلاصه نرم افزار رو که باز کنید خودتون متوجه میشید . اگه رمز خواست ، رمز روی صفحه پیش فرض میراکست نوشته شده . اگه نخواست هم که خودش خود بخود متصل میشه .

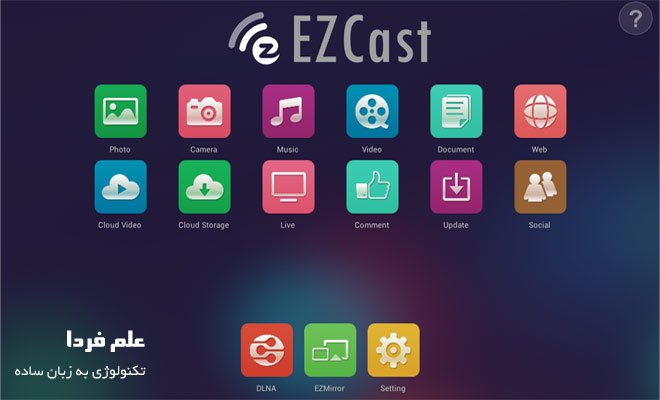

نرم افزار ezcast برای اتصال گوشی یا تبلت یه پروژکتور
در تصویر بالا می بینید که در نرم افزار EZCast که یکی از همین دانگل های وایرلس هست ، می تونید عکس ، فیلم ، دوربین و چیزهای دیگه رو در پروژکتور یا تلویزیون ببینید . یادتون باشه این نرم افزار توی گوشی یا تبلت شما اجرا میشه .
از اینجا به بعد دیگه کاری نداره ، روی هر تصویر یا فیلمی که بزنید ، روی پروژکتور یا تلویزیون هم نمایش داده میشه . به همین سادگی .
مهم اینه بدونید که برای اتصال گوشی به پروژکتور به صورت وایرلس باید یه دانگا جداگونه بخرید و برای اتصال گوشی به پروژکتور از طریق کابل هم باید یه تبدیل جداگونه بخرید . تنها فرق بین اصتال بی سیم و با سیم اینه که در اتصال وایرلس یا بی سیم ، باید نرم افزار دانگل وایرلس رو روی گوشی خودتون نصب کنید .
ضمنا یادتون باشه که اتصال گوشی و تبلت به پروژکتور از طریق میراکست ، نیازی به اینترنت نداره و به صورت داخلی شبکه میشن . ضمنا فایل های قابل اشتراک مثل عکس ، فیلم ، پی دی اف و ورد و … رو می تونید روی پروژکتور ببینید .
